scbh15非晶合金干式變壓器
SCBH15非晶合金干式變壓器技術解析與應用指南

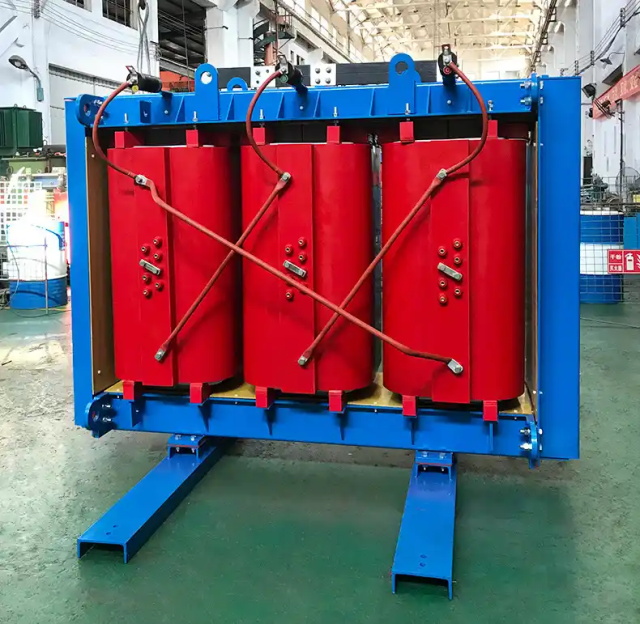

SCBH15非晶合金干式變壓器是新一代高效節能配電設備，采用非晶合金鐵芯與干式絕緣結構，兼具低損耗、高可靠性及環保特性。以下從技術原理、性能優勢、應用場景及選型建議四方面系統解析，并提供實用指導。
一、SCBH15技術原理與核心特性
非晶合金鐵芯
材料特性：非晶合金為快速凝固的金屬玻璃，原子排列無序，磁導率高、矯頑力低(僅為硅鋼片的1/5~1/10)，可顯著降低鐵損。
鐵損對比：SCBH15空載損耗較S13硅鋼片變壓器降低60%~70%，較SCB14干變降低20%~30%。
干式絕緣結構
環氧樹脂澆注：采用H級(180℃)環氧樹脂真空澆注，耐熱、防潮、阻燃，適用于室內外環境。

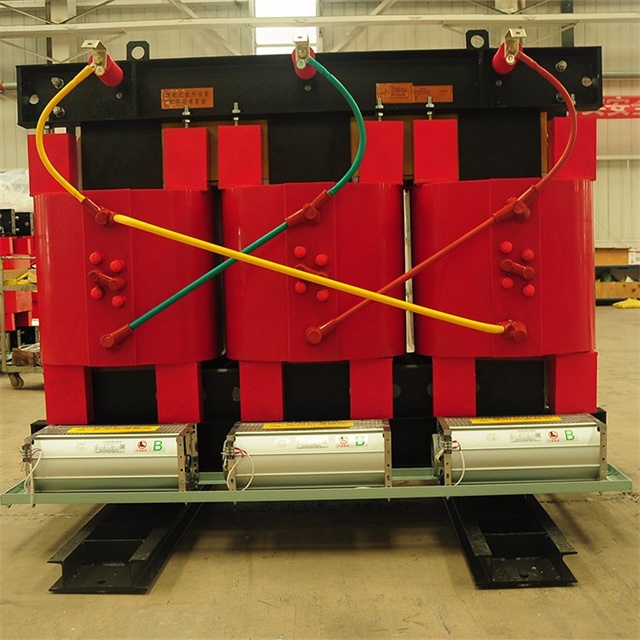

散熱設計：優化線圈結構與通風道，自然冷卻(AN)或風冷(AF)可選，滿足不同負載需求。
能效等級
國標要求：符合GB 20052-2020《電力變壓器能效限定值及能效等級》一級能效標準。
-
-
典型損耗（以1000kVA為例）：
型號 空載損耗（W） 負載損耗（75℃/W） 總損耗降低率（vs S13） SCBH15 380 7200 65% SCB14 900 7800 30%
-
典型損耗（以1000kVA為例）：
二、SCBH15性能優勢與經濟性分析
節能效益顯著
年節電量計算：以1000kVA變壓器為例，負載率50%、年運行8000小時、電價0.8元/kWh時：
SCBH15年損耗：380(空載) + 7200×0.52(負載損耗) = 2180W
S13年損耗：1300(空載) + 10500×0.52 = 3925W
年節電量：(3925-2180)×8000 = 13.96萬kWh，年節省電費約11.2萬元。
全生命周期成本低
初始投資：SCBH15較SCB14高約15%~20%，但通過節能可在3~5年內收回成本。
維護成本：干式結構無需換油，免維護周期長達20年，故障率較油變降低80%。
環保與可靠性
低碳排放：非晶合金生產能耗僅為硅鋼片的1/5，全生命周期碳排放減少40%。
過載能力強：H級絕緣允許短時(≤2小時)1.3倍過載，適應負荷波動。
三、SCBH15應用場景與選型建議
典型應用場景
數據中心：對能效與可靠性要求高，SCBH15空載損耗低，減少PUE(能源使用效率)值。
新能源發電：風電、光伏電站配套升壓變壓器，適應戶外惡劣環境。
軌道交通：地鐵、高鐵牽引供電系統，需高過載能力與防火性能。
商業建筑：醫院、學校、商場等，降低運行成本并符合綠色建筑標準。
選型關鍵參數
容量選擇：根據負載率優化，避免“大馬拉小車”(如長期負載率<30%時，建議降容)。
冷卻方式：
自然冷卻(AN)：適用于負載率≤70%、環境溫度≤40℃的場景。

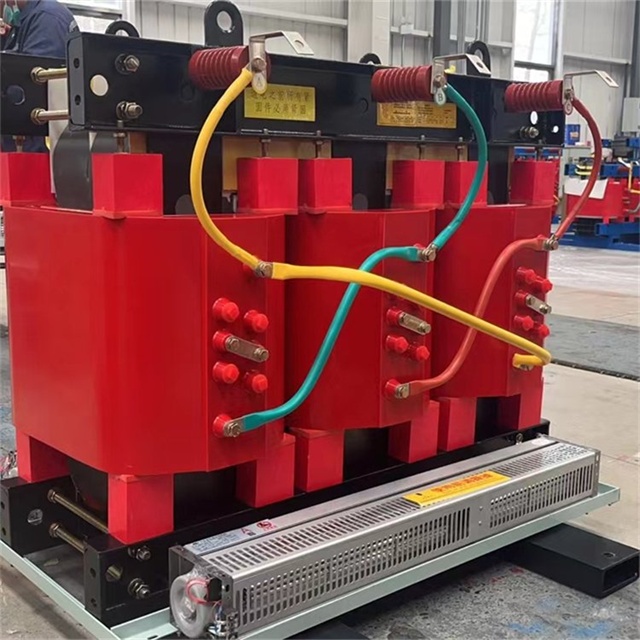

風冷(AF)：負載率>70%或環境溫度高時選用，過載能力提升30%。
防護等級：IP20(防觸電)或IP23(防淋水)，戶外使用需加裝防護罩。
安裝與運維建議
安裝空間：變壓器四周需留≥800mm散熱通道，頂部空間≥1000mm。
環境控制：配電室溫度≤40℃、濕度≤90%，無腐蝕性氣體與導電塵埃。
監測系統：配置智能溫控儀，實時監測繞組溫度(報警閾值130℃)、負載電流及環境參數。
四、SCBH15與同類產品對比
| 指標 | SCBH15非晶合金干變 | SCB14硅鋼片干變 | S13油浸式變壓器 |
|---|---|---|---|
| 空載損耗 | 極低（節能65%） | 較低（節能30%） | 高 |
| 負載損耗 | 較低 | 中等 | 中等 |
| 防火性能 | 優（H級環氧樹脂） | 優 | 差（需油池） |
| 維護成本 | 極低（免維護） | 低 | 高（需定期換油） |
| 適用場景 | 高能效、防火要求高 | 通用 | 戶外、低成本 |
結論：
SCBH15：適合對能效、防火、環保要求高的場景，長期運行成本最低。
SCB14：性價比高，適用于一般工業與商業負載。
S13油變：僅適用于戶外、對初始成本敏感的場景。
五、常見問題與解決方案
問題1：非晶合金鐵芯易碎，運輸安裝需注意什么?
解決方案：采用專用包裝箱固定鐵芯，運輸時避免劇烈震動;安裝時使用吊裝帶，嚴禁用鋼絲繩直接捆綁。
問題2：夏季高溫導致繞組溫度過高怎么辦?
解決方案：
短期措施：啟動風機強制通風，降低負載率。
長期措施：加裝空調或升級為AF風冷型號。
問題3：非晶合金變壓器噪音是否較大?
解決方案：SCBH15噪音≤50dB(1米處)，較油變低10dB;若噪音敏感，可加裝隔音罩或選擇低噪音設計型號。
六、總結與推薦
核心價值
SCBH15非晶合金干式變壓器以超低空載損耗、高可靠性和環保特性，成為高能效配電系統的首選。
選型推薦
優先推薦：數據中心、新能源、軌道交通等對能效與安全要求嚴苛的場景。
替代方案：若預算有限，可選擇SCB14干變;戶外場景可考慮S13油變(需配套消防設施)。
未來趨勢
隨著“雙碳”目標推進，SCBH15將逐步替代傳統變壓器，預計2025年市場份額將超30%。
通過科學選型與合理運維，SCBH15非晶合金干式變壓器可為用戶帶來顯著的經濟效益與環境效益，助力綠色能源轉型。
