2000KVA干式變壓器綜合解析

　　一、核心參數與性能指標

　　基礎參數

　　額定容量：2000KVA，適用于高層建筑、機場、碼頭、數控機械設備等場景，滿足大功率電力轉換需求。

　　額定電壓：高壓側通常為10kV，低壓側為0.4kV，符合電力系統中常見電壓等級。

　　連接組別：如Dyn11，確保相電壓與線電壓的相位關系穩定，提升電力系統安全性。

　　冷卻方式：多采用風冷(ONAF)，通過風扇強制散熱，確保變壓器在額定負載下穩定運行。

　　能效與損耗

　　空載損耗：以SCB18-2000/10為例，空載損耗較低，符合國家一級能效標準，長期運行可顯著節省電費。

　　負載損耗：負載損耗同樣優化，采用高導磁晶粒取向冷軋硅鋼片作為鐵心材料，降低渦流損耗和磁滯損耗。

　　能效等級：部分型號(如SCB18系列)設計為一級能效產品，空載損耗和負載損耗均低于傳統型號。

　　調壓與絕緣

　　調壓方式：部分型號支持無載調壓，通過分接開關調整電壓比，適應不同電網需求。

　　絕緣等級：通常為F級，允許繞組最高溫度達155℃，確保長期運行可靠性。

　　二、結構設計與材料特性

　　鐵心與繞組

　　鐵心材料：采用高導磁晶粒取向冷軋硅鋼片，疊片系數高，降低空載損耗和噪音。

　　繞組結構：高壓繞組和低壓繞組均采用銅導線繞制，電阻小、導電性能優異，減少負載損耗。

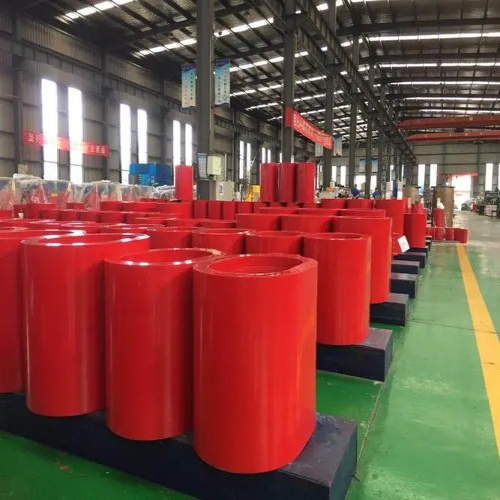

　　絕緣設計：采用環氧樹脂澆注工藝，將繞組完全密封，防潮、防塵、防火性能突出。

　　外殼與防護

　　外殼材質：多為不銹鋼或冷軋鋼板，防護等級可達IP20(防塵)或IP23(防潮)，適應不同環境需求。

　　散熱系統：配備強制風冷裝置，通過風扇加速空氣流動，提高散熱效率，確保變壓器在高溫環境下穩定運行。

　　環保與安全

　　無油設計：避免油浸式變壓器可能存在的漏油和火災風險，減少對環境的污染。

　　低噪音：采用優化鐵心結構和減震設計，運行噪音低，適合對噪音敏感的場所(如醫院、學校)。

　　三、典型應用場景

　　商業建筑

　　適用于大型購物中心、寫字樓等場所，為空調、照明、電梯等設備提供穩定電力支持。

　　案例：某商業綜合體采用SCB18-2000/10干式變壓器，運行5年無故障，年節電量超20萬度。

　　工業領域

　　滿足工廠、礦山、化工廠等場所對電能的需求，支持大功率設備運行(如電弧爐、壓縮機)。

　　案例：某鋼鐵廠采用SCB13-2000KVA干式變壓器，為軋機交-交變頻調速電機供電，年節電量超500萬度。

　　基礎設施

　　適用于機場、碼頭、地鐵等交通樞紐，為照明、通風、通信等系統提供可靠電力。

　　案例：某國際機場采用SCB14-2000KVA干式變壓器，運行8年無故障，保障航班起降安全。

　　新能源領域

　　在光伏發電、風力發電等新能源項目中，作為升壓變壓器或配電變壓器使用。

　　案例：某光伏電站采用SCB12-2000KVA/35KV干式變壓器，將光伏陣列輸出的低壓電升壓至35kV并網，效率達98%以上。

　　四、維護與保養指南

　　日常檢查

　　溫度監測：使用紅外測溫儀監測繞組端子溫度，三相溫差超過15℃需排查原因。

　　聲音異常：正常運行時發出均勻嗡嗡聲，若出現雜音可能為內部故障，需立即停機檢查。

　　外觀檢查：確認外殼、瓷套管無破裂、放電痕跡，電纜及母線無變形。

　　定期維護

　　清掃灰塵：每半年清掃一次變壓器表面灰塵，使用吸塵器或壓縮空氣清除通風道積塵。

　　絕緣測試：每3年使用2500V搖表測量絕緣電阻，確?！?00MΩ(與出廠值對比，不低于70%)。

　　接地檢查：確保接地電阻≤4Ω，地線無腐蝕。

　　故障處理

　　過載運行：嚴禁超負荷運行，避免損壞設備和影響供電穩定性。

　　漏油(若發生)：雖為干式變壓器，但密封件老化可能導致滲油，需及時更換密封件。

　　溫控器故障：定期檢查溫控器顯示溫度是否平衡，避免因接觸不良導致誤判。

　　五、市場選型建議

　　容量匹配

　　根據負載需求選擇，避免“大馬拉小車”(過載運行效率低)或“小馬拉大車”(過載損壞設備)。

　　建議：負載率控制在70%-85%之間，兼顧效率與安全性。

　　能效等級

　　優先選擇一級能效產品(如SCB18系列)，長期運行更節能。

　　對比：一級能效變壓器較二級能效年節電量約5%-8%。

　　品牌與售后

　　選擇知名品牌(如特變電工、保變電氣、西門子等)，確保產品質量和售后服務。

　　注意：定制化產品需明確技術參數和交付周期。

　　價格參考

　　SCB13-2000KVA：價格約15萬-25萬元，具體因品牌、配置和地區而異。

　　SCB18-2000KVA：價格略高，約18萬-30萬元，但能效更高，長期運行成本更低。
