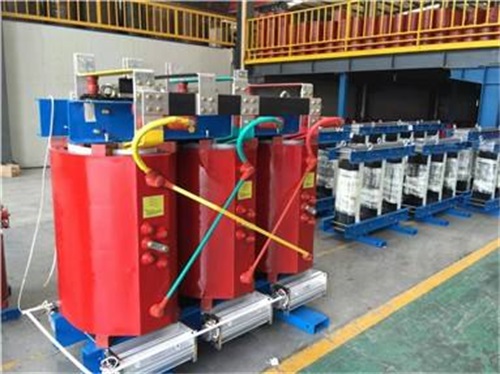

SCB12-250KVA干式變壓器結構
作者：變壓器廠 日期：2020-11-24 人氣：1645
SCB12-250KVA干式變壓器適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：機場、地鐵、發電廠、冶金、醫院、高層、購物中心、居民密集區、石化、核電、核潛艇等重要場所。它是zui理想的供配電設備。SCB12-250KVA干式變壓器結構特點:
1.鐵芯 采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.
2.繞組 有以下幾種:(1)纏繞式 (2)環氧樹脂加石英砂填充澆注 (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式 (一般多采用3,因?yàn)樗苡行У姆乐節沧⒌臉?shù)脂開裂,提高了設備的可靠性)
3.高壓繞組 一般采用多層圓筒式或多層分段式結構
4.低壓繞組 一般采用層式或箔式結構
溫控、溫顯：
溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度控制與測量，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自動跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻環境體系認證風機的投入或切換。
2.繞組 有以下幾種:(1)纏繞式 (2)環氧樹脂加石英砂填充澆注 (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式 (一般多采用3,因?yàn)樗苡行У姆乐節沧⒌臉?shù)脂開裂,提高了設備的可靠性)
3.高壓繞組 一般采用多層圓筒式或多層分段式結構
4.低壓繞組 一般采用層式或箔式結構
溫控、溫顯：
溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度控制與測量，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自動跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻環境體系認證風機的投入或切換。
