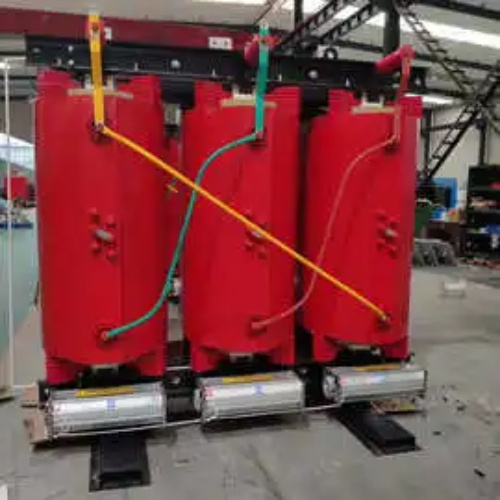

SCB14系列干式變壓器(“S”表示三相、“C”表示澆注成型、“B”表示低壓箔式繞組、“14”表示損耗等級)的并聯運行，是指將兩臺或多臺變壓器的一次側、二次側分別連接到同一組母線，共同向負載供電的運行方式。其核心目的是提高供電可靠性、靈活分配負荷、便于檢修維護及擴容。并聯運行的關鍵是保證各臺變壓器之間無環流、負荷分配均勻，否則會導致變壓器過熱、效率降低甚至損壞。

　　一、并聯運行的核心前提條件(必須嚴格滿足)

　　SCB14干式變壓器并聯運行需滿足“三同兩近”原則，其中“三同”為強制條件，“兩近”為優化條件，具體如下：

　　二、并聯運行的關鍵技術流程

　　1. 前期準備與參數核對

　　參數核查：逐一確認每臺SCB14變壓器的銘牌參數，重點核對上述“三同兩近”條件，形成參數核對表(示例如下)。

　　絕緣檢測：采用2500V兆歐表測量各變壓器高壓側對低壓側、高壓側對地、低壓側對地的絕緣電阻，確保絕緣性能合格(10kV級變壓器絕緣電阻應≥1000MΩ)。

　　直流電阻測試：測量各繞組的直流電阻，計算三相電阻不平衡率(高壓側≤2%，低壓側≤4%)，確保繞組無匝間短路等缺陷。

　　2. 接線與相位核對

　　接線方式：采用“一次側并聯、二次側并聯”的星形接線，高壓側(10kV)接入同一高壓母線，低壓側(0.4kV)接入同一低壓母線，且極性必須一致(同名端連接到同一母線)。

　　相位驗證(關鍵步驟)：

　　1. 先將各變壓器一次側斷開，僅對其中一臺變壓器送電，測量其二次側U、V、W相電壓;

　　2. 再對另一臺變壓器送電(一次側單獨送電，不并聯)，測量其二次側各相電壓與第一臺的相位關系;

　　3. 若同相電壓差為0V、異相電壓差為380V，則相位一致;若出現異常電壓(如220V)，則相位錯誤，需調整接線(調換高壓側或低壓側的相序)。

　　3. 空載并聯試驗(環流檢測)

　　操作步驟：

　　1. 確保所有變壓器二次側開關斷開(無負載);

　　2. 閉合各變壓器一次側開關，使其高壓側并聯;

　　3. 用鉗形電流表測量各變壓器二次側出線的電流(空載環流)。

　　合格標準：空載環流應≤變壓器額定電流的5%。若環流過大，需立即斷開電源，重新核查電壓比、連接組別、短路阻抗等參數。

　　4. 帶負載并聯運行與監測

　　負荷分配測試：

　　1. 逐步投入負載(從額定負荷的20%開始，逐步增至100%);

　　2. 用電流表測量各變壓器二次側的負載電流，計算負荷分配偏差(理想狀態下，電流與容量成正比)。

　　合格標準：各變壓器實際負載電流與理論分配電流的偏差應≤±10%。

　　運行監測：并聯運行后，持續監測以下參數：

　　繞組溫度：SCB14干式變壓器繞組溫升限值為100K(A級絕緣)，通過溫控器實時監測，超過80℃時啟動強迫風冷，超過130℃時跳閘。

　　三相電流平衡度：各相電流不平衡率≤10%。

　　噪音與振動：無異常噪音(正常運行噪音≤65dB)，振動幅值≤0.1mm。

　　三、常見問題及處理方案

　　四、安全與維護注意事項

　　1. 操作安全：并聯接線必須由持證高壓電工操作，操作前斷開高壓電源并掛“禁止合閘”標識，做好接地保護。

　　2. 定期巡檢：每月檢查一次接線端子溫度(≤70℃)、絕緣表面有無積塵(積塵會降低絕緣性能，需用壓縮空氣吹掃)、溫控器與冷卻系統是否正常。

　　3. 檢修規范：?jiǎn)闻_(tái)變壓器檢修時，需先斷開其高、低壓側開關，與并聯系統完全隔離，防止反送電。

　　總結

　　SCB14干式變壓器并聯運行的核心是“參數匹配、接線正確、試驗驗證、運行監測” 。嚴格遵循上述技術要求，可確保并聯系統安全、高效運行，充分發揮多臺變壓器聯合供電的優勢。若涉及大容量(如2000kVA及以上)或多臺(3臺及以上)變壓器并聯，建議邀請廠家技術人員進行現場指導。
